高层建筑在建造中如何防雷击呢?
发布时间:2022-12-15 点击数:1110

雷电灾害作为一种常见的自然灾害,给人们的生命财产带来极大的潜在危害。当今社会,随着城市进程的加快,城市的高楼大厦越来越多,我们要想生活居住在一个安全的环境中,防雷就成了一项重要的工作。依据GJ16-2018《民用建筑电气设计规范》中的相关规定,通过对建筑物重要性、使用性质、发生雷电事故的可能性和后果评估,将工业和民用建筑物防雷等级主要分为三级。

其中,第三类防雷建筑指的是在可能发生对地闪击地区,满足以下条件之一时,应归类为第三类防雷建筑物:

(1)省级重点文物保护的建筑物及省级档案馆;

(2)预计雷击次数大于或等于0.01/a,且小于或等于0.05/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物,以及火灾危险场所;

(3)预计雷击次数大于或等于0.05/a,且小于或等于0.25/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物

(4)在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m及以上的烟囱、水塔等孤立的高耸建筑物;

(5)根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围\环境等因素。

1.第三类防雷建筑物外部防护

1)第三类防雷建筑物外部防雷的措施宜采用装设在建筑物上的接闪网、接闪带或接闪杆,也可采用由接闪网、接闪带和接闪杆混合组成的接闪器。接闪网、接闪带应在整个屋面组成不大于20m×20m24m×16m的网格。当建筑物高度超过60m时,首先应沿屋顶周边敷设接闪带,接闪带应设在外墙外表面或屋檐边垂直面上,接闪器之间应互相连接。



2)专设引下线不应少于2根,并沿建筑物四周和内庭院四周均匀对称布置,其间距沿周长计算不应大于25m。当建筑物跨度较大,无法在跨距中间设引下线时,应在跨距两端设引下线并减小其他引下线的间距,专设引下线的平均间距不应大于25m

3)防雷装置的接地应与电气和电子系统等接地共用接地装置,并应与引入的金属管线做等电位连接。外部防雷装置的专设接地装置宜围绕建筑物敷设成环形接地体。

4)建筑物宜利用钢筋混凝土上屋面、梁、柱、基础内的钢筋作为引下线和接地装置,当建筑物为多层建筑,其女儿墙压顶板内或檐口内由钢筋且周围除保安人员巡逻外通常无人停留时,宜利用女儿墙压顶板内或檐口内的钢筋作为接闪器。

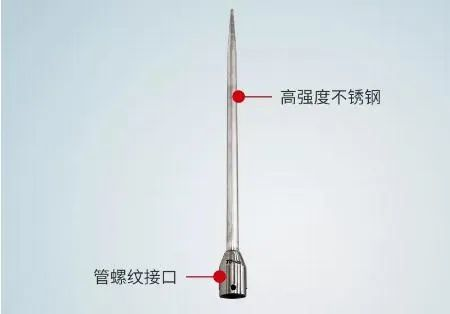

5)砖烟囱、钢筋混凝土烟囱,宜在烟囱上装设接闪杆或接闪环保护。多接闪杆应连接在闭合环上。金属烟囱应作为接闪器和引下线。

2.第三类建筑物感应雷防护

根据国家标准《建筑物防雷设计规范》GB50057-942000年版)规定,建筑物感应雷的保护区域为LPZ0BLPZ1LPZn+1区,即不可能直接遭受雷击区域;感应雷是由遭受雷击电磁脉冲感应或静电感应而产生的,形成感应雷电压的机率很高,对建筑物内的电气设备,尤其低压电子设备威胁巨大,所以说对建筑物内部设备的防雷保护的重点是防止感应雷入侵。

根据国家标准《建筑物防雷设计规范》GB50057-942000年版)第6.4.7条规定,第三类防雷建筑物的电涌保护器应在总配电间处安装,即在LPZ0ALPZ0BLPZ1区的交界处安装一二三级浪涌保护器。

在信息系统防雷方面,与电源防雷一样,通信网络的防雷主要采用通信避雷器防雷。通常根据通信线路的类型、通信频带、线路电平等选择通信避雷器,将通信避雷器串联在通信线路上。

在等地位连接方面,将第三类建筑物内金属外壳、金属地板框架、金属门框架、设施管路、电缆桥架、铝合金窗等电位连接,并以最短的线路连到最近的等电位连接带或其他已做了等电位连接的金属物上,且各导电物之间尽量附加多次相互连接。

YOA 是专业研究、开发、制造电子科技产品的品牌生产商。YOA 实验室组建于2006 年,技术团队以 Yoak 博士为首,是遥遥领先的防雷实验室之一。YOA 浪涌保护器采用了“浪涌控制”技术,元件的响应时间很短,残压很低,对被保护设备提供极大的保护。YOA智能浪涌保护器曾参与过众多国内重大项目的建设与配套服务,在军工、电力、金融、政府、教育、石化、交通等国计民生所有行业的雷电防护中都能看到YOA的身影,已为数十万用户提供了专业系统的综合雷电防护解决方案。
